鋼管旋轉頭超聲波探傷設備

鋼管旋轉頭超聲波探傷設備介紹

本款鋼管旋轉頭超聲波探傷設備是我公司研制生產自動探傷設備系列的一種，將用于石油套管管料、高壓鍋爐用無縫鋼管、低中壓鍋爐用碳鋼、合金鋼等無縫鋼管的裂紋、夾渣、 氣孔等缺陷檢測。

鋼管探傷采用離線檢測，吊裝將探鋼管放在上料臺架，撥料機構將鋼管送到傳輸輥道，經定位驅動裝置，鋼管平穩進入旋轉探頭，完成對鋼管的全覆蓋探傷。視鋼管有無缺陷，分別落到正料槽或廢料槽。

整個檢測過程采用 PLC 與人機界面控制，可實現自動、手動、半自動 等控制方式探傷，具備空負荷模擬生產功能，設備可以根據企業具體要求定制，設備功能及技術參數符合國家標準。

設備詳細介紹及報價請聯系  李經理189-311-80976

旋轉頭

由山東省科學院激光研究所自主研發的高精度旋轉頭,主要包括探頭調節及固定裝置、電容耦合裝置、電機、水路循環裝置、旋轉定位裝置和主軸等構成，采用高精度數控裝置加工，保證了加工精度，使其動平衡精度達到 高速探傷要求。

旋轉頭展示

鋼管探傷檢查規格要求

1、鋼管直徑：42～140mm

2、鋼管壁厚：3.5-16mm

3、鋼管長度：6000mm-13500mm

4、彎曲度：≤1.5mm/m

5、直徑公差：≤1%D(鋼管外徑)

6、橢圓度：≤1.5%D(鋼管外徑)

7、鋼管的表面狀態：表面有輕微氧化鐵皮、麻面

8.、常規溫度＜65oC，

鋼管旋轉頭超聲波探傷設備主要技術參數

1、檢測方式：超聲波自動探傷-探頭旋轉

2、檢測靈敏度：執行 GB/T5777-2019 U2 級

3、設備綜合性能指標：執行 YB/T4082-2011

4、穩定性：±1dB；

5、漏報率：≤0%；

6、誤報率：≤1%；

7、端部不可探區：≤200 mm；

8、周向靈敏度差：≤3dB

9、信噪比：≥10dB

10、探傷速度： 只測縱向、測厚分層檢測速度60m/min 縱向、測厚分層、橫向檢測速度 30m/min

11、人工傷的類型 執行 GB/T5777-2019 U2 級（刻槽長度 25mm）

12、打標精度： ±25mm（打標顏色區分內外及測厚不合格）

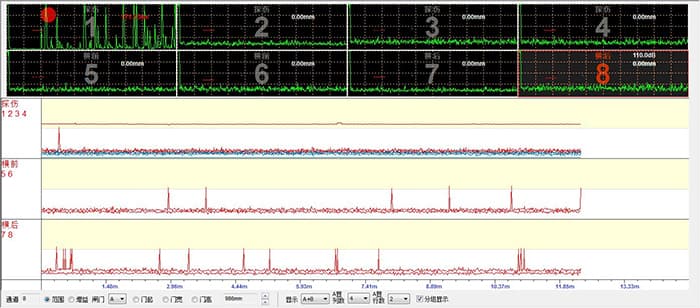

超聲波 A+B 掃查界面

鋼管旋轉頭超聲波探傷設備裝置性能和結構

1、設備具有根據管料大小不同調節的上、下料裝置以及檢測探頭。

2、設備具有自動分選、自動標記、頭尾信號切除形成檢驗記錄和報告的  功能，存儲系統可至少存儲一個月的檢驗記錄和報告。

3、設備發現鋼管缺陷時具有聲光報警功能。

4、設備具有防超標鋼管進入的防護裝置。

5、設備具有支數記數和測速顯示功能。

6、探傷儀器應采用先進的相關報警電路技術，能有效抑制探傷現場的外 來干擾，提高檢測報警可靠性。

鋼管旋轉頭超聲波探傷設備保期及售后服務

鋼管旋轉頭超聲波探傷設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。

山科飛泰是一家檢測儀器企業，依托山東省科學院的技術力量，主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史，定型的和超聲在線或離線成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業，均通過國家檢測中心認證，使用可靠，受到客戶的認可和好評。
