氣瓶超聲波自動測厚探傷設備

氣瓶超聲波自動測厚探傷設備介紹

本設備氣瓶超聲波自動測厚探傷設備，是專門用于氣瓶檢測的自動化探傷設備。該設備采用水柱法超聲波探傷，包括橫向2組、縱向2組、測厚1組，共5組探頭，對氣瓶直線部分進行全覆蓋探傷，能實現氣瓶內、外部縱向、橫向缺陷及壁厚測定，實現在線或離線自動化檢測掃查的綜合設備。

設備詳細介紹及報價請聯系  李經理189-311-80976

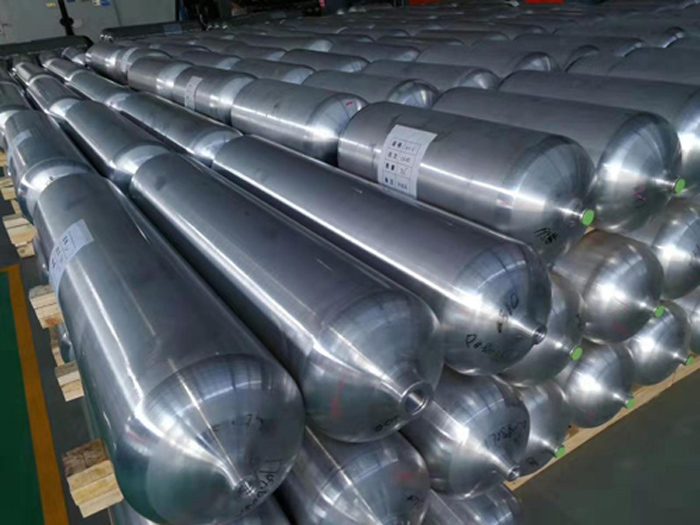

氣瓶無損探傷檢測成品展示

氣瓶超聲波自動測厚探傷設備應用領域

 交通、化工、消防、石油、船舶、能源、城建、行業各類中高低壓力氣瓶無損探傷檢測

氣瓶超聲波自動測厚探傷設備構成

該設備由多通道組成，檢測效率高，并有顯示系統、操作臺、機械傳動裝置、數據報告打印系統等組成。機械傳動裝置主要由旋轉夾起機構、探頭掃查行走機構、探頭升級機構、探頭起落裝置、氣瓶傳輸裝置、上料和下料機械裝置等部分構成。



氣瓶超聲波自動測厚探傷設備技術參數

● 探傷速度：0～2m/min

● 探傷管徑：180～620mm

● 氣瓶壁厚：4～26mm

● 穩定性：≤2dB

● 執行標準：NB/T 47013.GB/T5777--2008(L2級槽傷),YB/T4082-2011

● 測厚精度：顯示精度0.01mm，動態精度±0.05mm

● 端部盲區：縱向≤20mm,橫向≤20mm+2T

● 定位精度：≤25mm

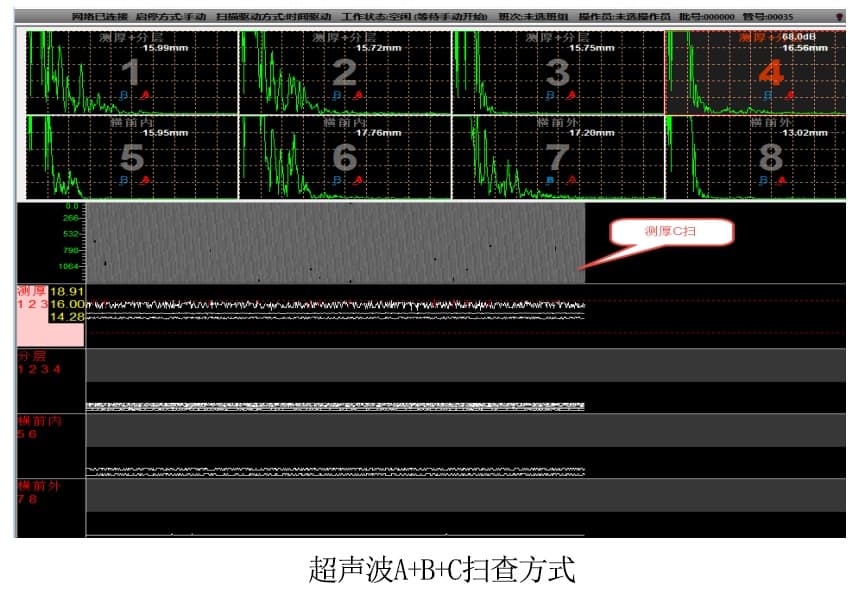

氣瓶超聲波自動測厚探傷設備檢測工藝

無縫氣瓶多通道全自動超聲波自動探傷設備為基于工業級PC機的控制，采用WindowsXP操作系統，并保留計算機的各種周邊設備接口。

1、探頭升降機構：根據氣瓶大小的不同可適當調節行走機構中橫梁的高度，保證探頭壓下后松緊事宜。

2、探頭起落裝置：用氣缸控制其動作，可使探頭根器氣瓶曲面進行掃查探傷。

3、操作臺：用于進行探傷設備的控制，實現全自動、手動控制氣瓶的超聲波探傷裝置，該操作裝置能實現對傳輸輥道、探頭掃查行走結構、氣瓶選擇輥道的控制。

4、掃查覆蓋率：為確保檢測時超聲聲束能掃查到工件的整個被檢區域（內外部縱、橫向缺陷及壁厚），探頭的螺旋掃查覆蓋率應大于探頭直徑的10％。

5、靈敏度余量：Φ279×12標準樣管環向外側0.6×30㎜人工凹形槽，反射波至基準高度為80％時大于18 dB，其噪聲信號不超過10%。

6、檢驗線速度： 2.0～30 m/min（每個通道/探頭）同步可調，如完成Φ279×12×1800㎜氣瓶單支檢測約0.5分鐘左右。

 檢測標準

◆NT/T47013.3-2005超聲檢測

◆ASTM 213M《金屬管材超聲檢測方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

◆ 儀器參數：滿足歐盟標準（EN12668-1），并以該標準進行檢驗出廠，同時可提供歐標檢驗證書；

氣瓶超聲波自動測厚探傷設備保期及售后服務

氣瓶超聲波自動測厚探傷設備自設備合格驗收之日起，設備保用期為一年。在保期內，因設備設計或制造等賣方原因造成的損壞，賣方需要立即給予免費修復或更換，此工作一般應在2—3天內完成。
